Как использовать микрометр для проверки биения коленчатого вала?

Проверка биения коленчатого вала является важным шагом в определении того, изогнут ли или деформирован коленчатый вал, особенно при капитальном ремонте двигателя или замене коленчатого вала.

Ниже приведены общие шаги для правильной проверки биения коленчатого вала.

✅Интерпретация показаний микрометра

✅1. Установка симметричных опор:

Коленчатый вал обычно устанавливается на двух V-образных блоках, симметрично опирающихся на коренные шейки с обоих концов для обеспечения свободного вращения.

✅2. Установка индикатора часового типа:

Используйте магнитную стойку или приспособление для вертикального совмещения щупа микрометра с точкой измерения:

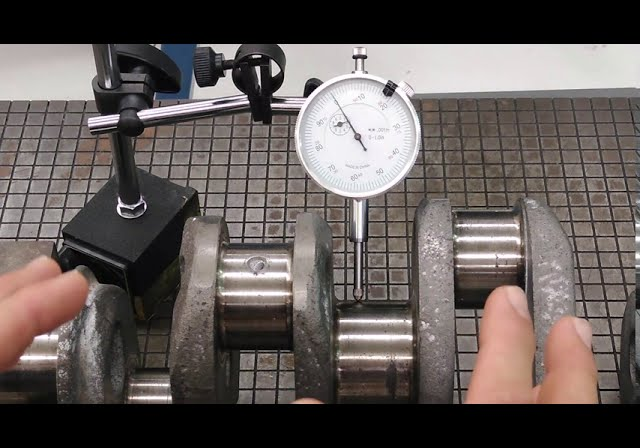

Радиальное биение: щуп устанавливается сбоку любой средней шейки, поворачивается коленчатый вал на один оборот и фиксируется максимальная и минимальная разница показаний.

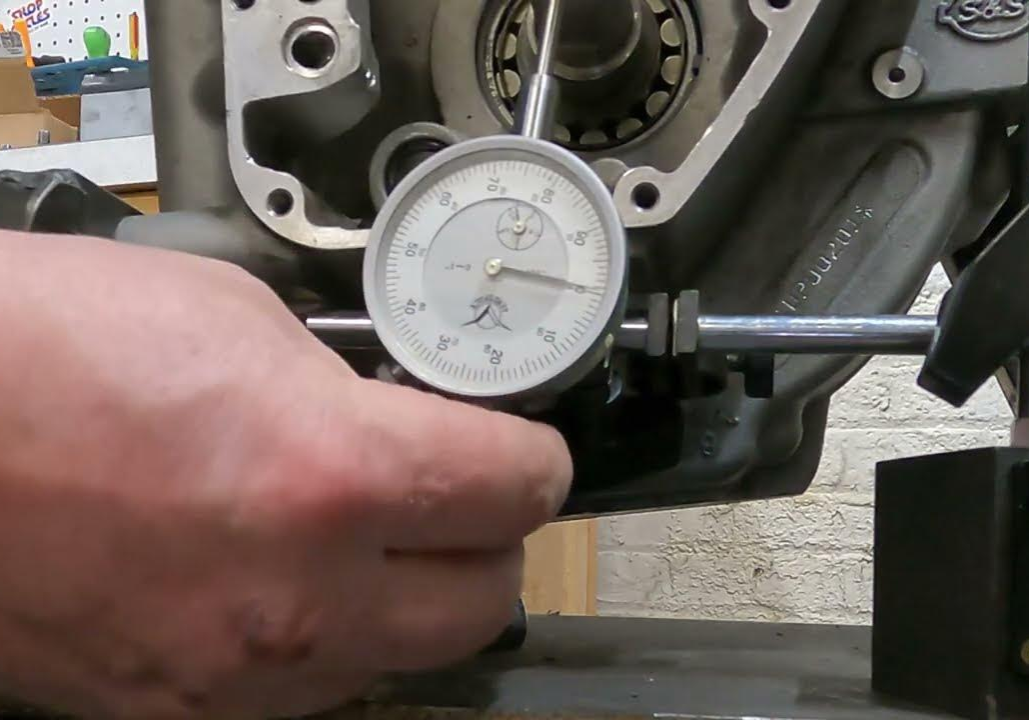

Осевое биение: щуп устанавливается на торец упорного фланца, и биение торца измеряется путем вращения.
