Как правильно измерить биение шейки коленчатого вала

Инспекция биения шеек коленчатого вала — критически важный этап при изготовлении и обслуживании двигателя. Она напрямую влияет на его производительность, долговечность и безопасность. Точное измерение позволяет выявить изгиб или дефекты обработки вала и служит надёжной основой для последующей сборки и ремонта.

1. Необходимое оборудование

   • Индикатор часового типа (точность 0,01 мм или 0,001 мм)

   • V‑блоки или профессиональная стойка для проверки коленчатого вала

   • Проверяемый коленчатый вал

2. Порядок проведения измерений

   Шаг 1: Установка и подготовка

   1. Разместите коленчатый вал горизонтально и симметрично на V‑блоках.

   2. Точки опоры должны находиться на двух основных шейках, чтобы вал был устойчивым и ровным.

   3. Очистите поверхность шейки от масла, стружки и других загрязнений.

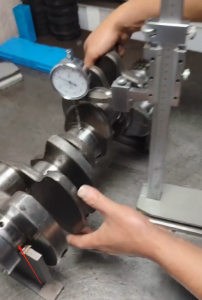

   4. Разместите чувствительный наконечник индикатора перпендикулярно поверхности шейки и слегка прижмите: стрелка должна стоять ровно, без дрожаний.

   5.

   Шаг 2: Установка нуля

   1. Вручную прокрутите вал, найдя точку максимального выступания шейки (пик отклонения).

   2. Установите индикатор на «0» (поверните циферблат или безель в зависимости от модели).

   Шаг 3: Снятие показаний

   1. Медленно и равномерно проверните вал на один полный оборот (ручкой или вручную).

   2. Зафиксируйте максимальное и минимальное показания индикатора.

   Шаг 4: Расчёт биения

   Биение = Максимальное показание − Минимальное показание


   Пример:

   Позиция	Показание (мм)
   Начальная точка	0,00
   Максимум	+0,05
   Минимум	−0,03

   Биение = 0,05 − (−0,03) = 0,08 мм

   ✅ Совет: Медленный оборот → Запись макс. и мин. → Вычитание = биени

3. Ключевые моменты

   1. Стабильность установки

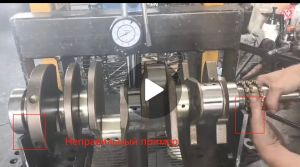

      • V‑блоки должны быть жёстко закреплены и симметрично выровнены.

      • Опора должна приходиться на основные шейки, чтобы избежать ошибок измерения.

   2. Правильное давление наконечника

      • Наконечник индикатора должен быть перпендикулярен поверхности шейки.

      • Избегайте чрезмерного прижатия (сильная компрессия пружины) и слишком лёгкого касания (стрелка дрожит).

   3. Чистота поверхности и плавный ход

      • Убедитесь, что поверхность шейки чистая и сухая.

      • Поворачивайте вал равномерно и аккуратно для достоверных показаний.

4. Рекомендуемые допуски биения

   Для разных типов двигателей требуются разные допуски биения. См. таблицу ниже:

   Тип двигателя	Нормальный диапазон биения	Высокая точность (отлично)
   Легковые автомобили	≤ 0,03 – 0,05 мм	≤ 0,01 – 0,02 мм
   Грузовые / коммерческие	≤ 0,05 – 0,08 мм	≤ 0,02 – 0,03 мм
   Строительная техника	≤ 0,08 – 0,10 мм	≤ 0,04 мм
   Гоночные / высокопроизводительные	≤ 0,01 – 0,02 мм	≤ 0,005 мм (экстремум)

В заключение, Зачем проверять биение

• Обнаружение изгиба или дефектов обработки.

• Предотвращение аномального износа, вибраций и посторонних шумов.

• Обеспечение сбалансированной и плавной работы двигателя.

• Продление ресурса и надёжности.

• Повышение качества сборки и ремонта.

• Техническая база для контроля качества и послепродажного обслуживания.
